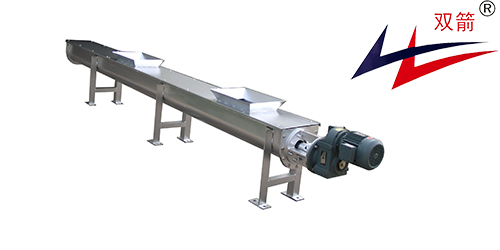

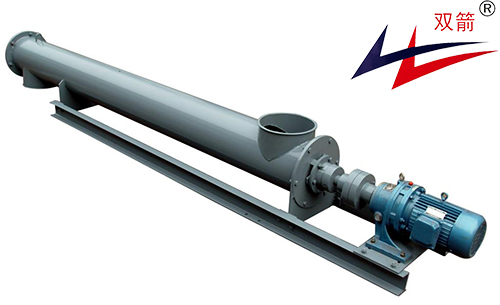

雙箭-螺旋輸送機

訂購熱線：0510-68822322

雙箭-輸送機

558173_1368674731

313694671873792 產品介紹

一、概述

江蘇雙箭輸送機械專業生產各類型的螺旋輸送機。

根據輸送物料的特性要求和結構的不同，螺旋輸送機有水平螺旋輸送機、垂直螺旋輸送機、可彎曲螺旋輸送機、螺旋管輸送機。

當螺旋輸送機的螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

目前在混凝土攪拌站中,螺旋輸送機的作用得到了體現。

螺旋輸送機具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料、維修簡便等優點。

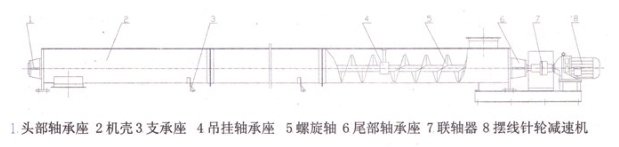

二、外形安裝

江蘇雙箭輸送機械有限公司有專業的設計團隊、合理的生產流程、完善的檢測過程、良好的售后服務，以此打造出江蘇雙箭品質。目前已貫徹ISO9001:2008質量體系認證，并嚴格按照其要求進行規范管理，確保每只產品合格出廠。咨詢QQ:1210189900

還可以關注我們微信公眾號：sjssjx

雙箭官方網站： http://www.sjssjx.com

雙箭阿里巴巴官方網站： http://jssjssjx.1688.com

0510-68822322

0510-68823303
