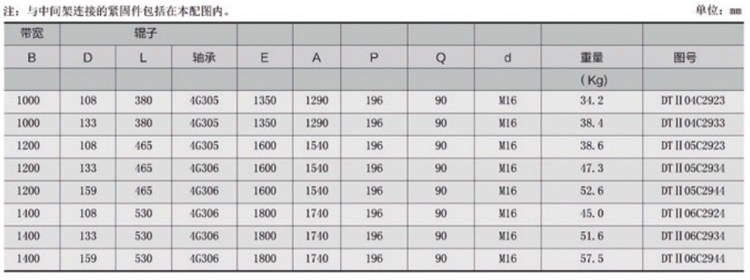

產品參數

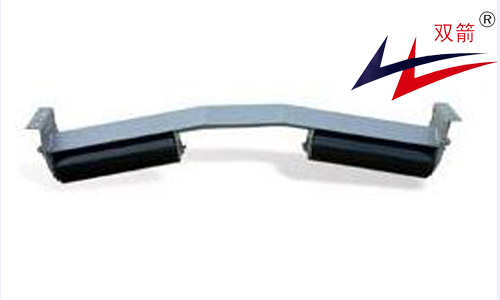

反V式自動調心托輥是一種全新的帶式輸送機糾偏裝置，是對帶式輸送機運行設備的重要補充，反V式自動調心托輥是一種結構簡單、安裝方便、性能可靠，且運行成本低的糾偏裝置。

當輸送帶沿實線箭頭方向走偏，接觸到擋邊輪，使之沿箭頭方向擺動，根據杠桿原理，輸送帶頂?shù)綋踹呡喴粋€很小的力，通過連桿傳遞給滾輪一個較大的力，壓動擺動托輥架繞連接軸順時針轉動一角度，這樣托輥的轉動與輸送帶方向相反的力，從而達到糾偏的作用。當輸送帶偏向另一側時，同理，另一側的機構起到糾偏效果。

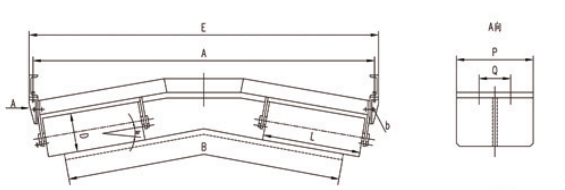

反V式自動調心托輥結構

反V式自動調心托輥主要結構由四部分組成：

(1)擋邊輪部分：采用一種新型高分子納米聚酯材料，它具有較高的彈性、韌性，保證了產品的使用壽命。

(2)連桿部分：主體由兩個連桿和中間軸剛性焊接而成。兩個連桿之間成一固定角度，聯動旋轉。用螺栓將擋邊輪固定到連桿的一端，滾輪靠銷軸聯接到連桿的另一端。連桿部分分別安裝于橫梁兩側，可繞一軸線轉動。

(3)橫梁部分：固定于中間架上，用于吊裝擺動架和聯結連桿部分。

(4)擺動架部分：靠銷軸聯接到橫梁上(中間是銅套)，吊掛于橫梁。可繞一軸線轉動，并可在滾輪的滾壓下擺動。托滾安裝在擺動架上。擺動架在滾輪和皮帶的共同作用下擺動。

反V式自動調心托輥的優點

1、糾偏能力強。通過托輥的擺動，對跑偏嚴重的輸送帶有很好的糾偏效果。

2、自動即時糾偏。當輸送帶跑偏時，能自動、即時地對輸送帶進行糾偏。

3、結構簡單可靠，安裝使用方便，維修費用低，應用范圍廣。

反V式自動調心托輥與國內同類產品相比糾偏效果好，質量穩定、使用壽命長、性價比高。

江蘇雙箭研制了基于不同帶寬的反V式自動調心托輥，進行了系列化生產，以滿足市場的各種需求
