雙箭-板鏈輸送機

訂購熱線：0510-68822322

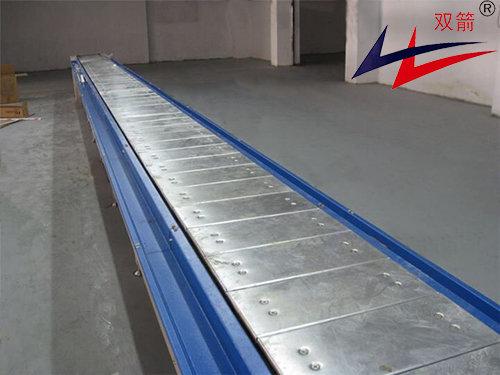

產品展示

QQ圖片20160312112151

產品介紹

板鏈輸送機以標準頂板鏈為承載面，由馬達減速機為動力傳動，運行導軌，根據工藝流程不同，頂板鏈分為轉彎及直線型。

江蘇雙箭的平頂鏈具有結構簡單、重量輕、制造和維修方便的優點。適用于形狀不規則物品的重載輸送。

板鏈輸送機主要技術參數：

鏈條節距：25.4mm~203.2mm

板鏈輸送機寬度：200mm~800mm

(寬度超過800mm時，可使用雙板鏈結構)

輸送速度：0.4m~15m/Min

輸送物品重量：800kg/m2

金屬板鏈工作環境溫度：-20℃~+120℃

客戶定制板鏈輸送機請致電或請確認以下技術參數：

1.輸送物料的單件重量，物料的規格大小。

2.使用環境，環境溫度。

3.輸送速度（米/分鐘）。

4.安裝場地要求，布置形式。

5.是否需要調速。

江蘇雙箭輸送機械有限公司有專業的設計團隊、合理的生產流程、完善的檢測過程、良好的售后服務，以此打造出江蘇雙箭品質。目前已貫徹ISO9001:2008質量體系認證，并嚴格按照其要求進行規范管理，確保每只產品合格出廠。咨詢QQ:1210189900

還可以關注我們微信公眾號：sjssjx

雙箭官方網站： http://www.sjssjx.com

雙箭阿里巴巴官方網站： http://jssjssjx.1688.com

0510-68822322

0510-68823303
